最大支持8K线扫(57.4mm)靶面相机

XF-PTL12257-M72-11.48-VI

产品参数

光学结构 双远心
倍率X 0.486
物方视野(mm) 118.1
像方视野(mm) 57.4
工作距离(mm) 260
远心设计值(°) 0.04
景深(mm) 5.1@F11
光圈 F6-F76
分辨力(μm) 15@F11
光学畸变设计值(%) 0.03
O/I(mm) 848.3
最大口径(mm) 166
镜头总长(mm) 576.8
芯片类型 16k x 3.5μm
芯片长 /
芯片宽 /
对角线 57.34
物方视野长 118
物方视野宽 /
镜头接口 M72接口

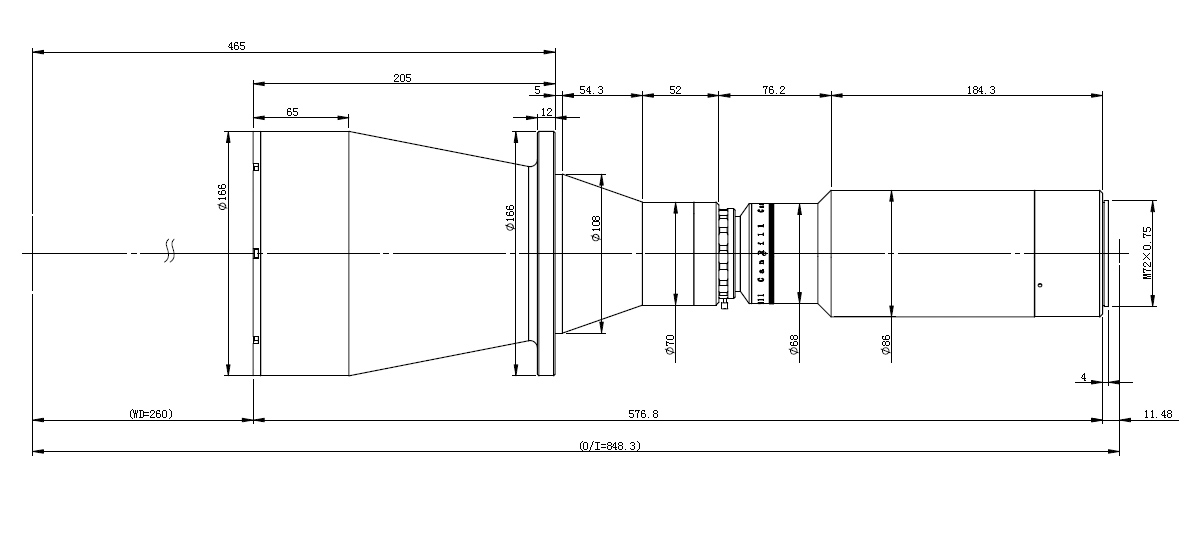

外形图(点击可放大图形)

命名规则(点击可放大图形)
