STEP下载产品参数
| 光学结构 | 物方远心 |
| 倍率X | 0.4 |
| 工作距离mm | 110 |
| 物方视野φ mm | 40.5 |
| 像方视野mm | 16.2 |
| 远心设计值° | 0.1 |
| 景深mm | 5.5-20.7 |
| 光圈 | F8-F30.8 |
| 分辨力μm | 13.2-50.7 |
| 光学畸变设计值% | 0.086 |
| 镜头接口 | C接口 |
| O/I（mm） | 288.8 |
| 最大口径mm | 72 |
| 镜头总长mm | 161.3 |
| 芯片类型 | 1' |
| 芯片长 | 12.8 |
| 芯片宽 | 9.6 |
| 对角线 | 16.2 |
| 物方视野长 | 32 |
| 物方视野宽 | 24 |
| 像方MTF30 （LP/mm） | 120-33 |
| 1.1” 14.2×10.4 | / |
| 2/3” 8.45×7.07 | 21.1×17.7 |
| 1/2” 6.4×4.8 | 16.0×12.0 |
| 1/3” 4.8×3.6 | 12.0×9.0 |
外形图（点击可放大图形）

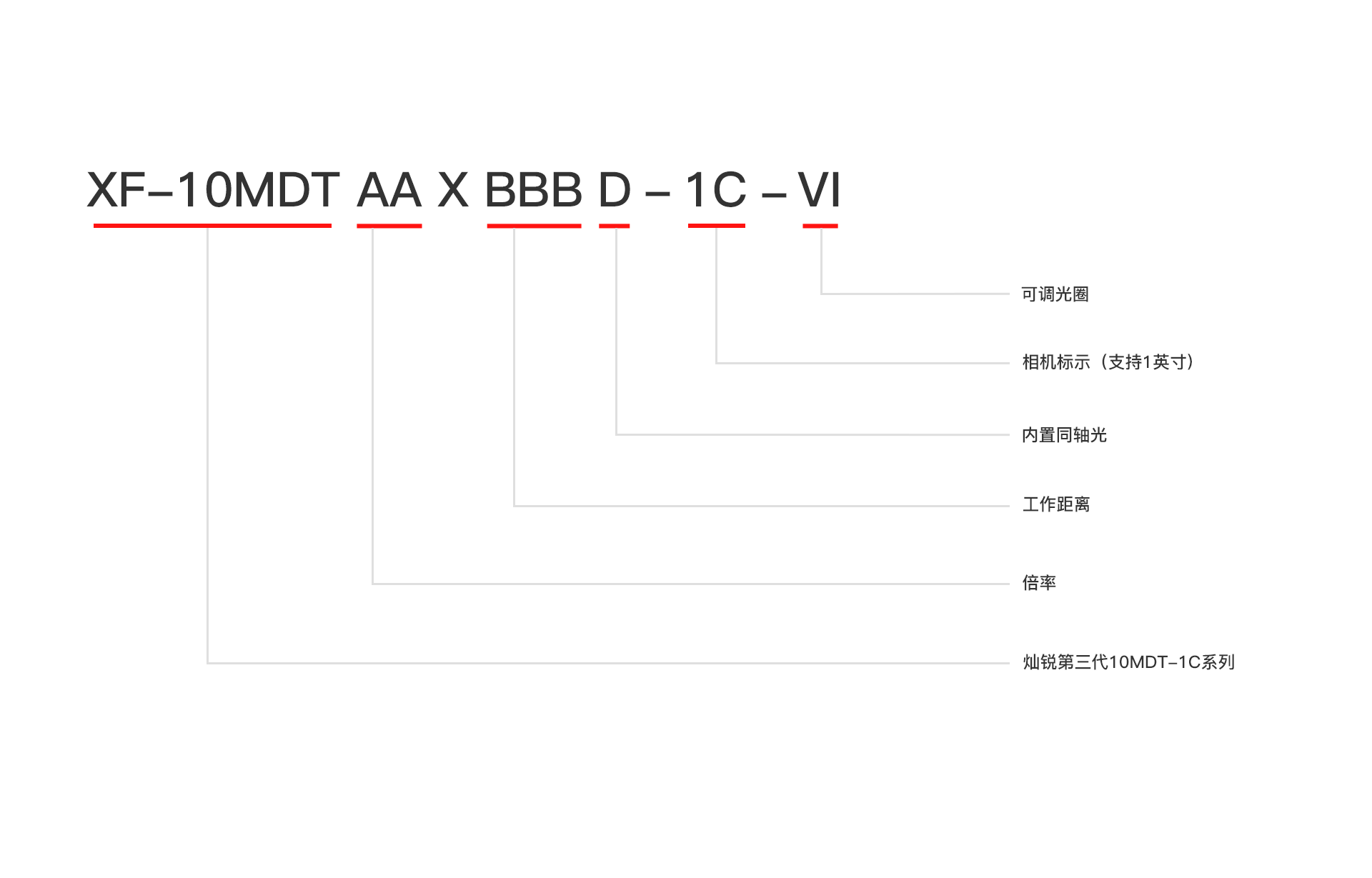

命名规则（点击可放大图形）
