STEP下载产品参数
| 光学结构 | 物方远心 |
| 倍率X | 0.23 |
| 工作距离mm | 200 |
| 物方视野φ mm | 47.8 |
| 像方视野mm | 11 |
| 远心设计值° | 0.29 |
| 景深mm | 16.3 |
| 光圈 | F8.6 |
| 分辨力μm | 24.8 |
| 光学畸变设计值% | 0.164 |
| 镜头接口 | C接口 |
| O/I（mm） | 380.7 |
| 最大口径mm | 74 |
| 镜头总长mm | 163.2 |
| 芯片类型 | 2/3' |
| 芯片长 | 8.45 |
| 芯片宽 | 7.07 |
| 对角线 | 11 |
| 物方视野长 | 36.74 |
| 物方视野宽 | 30.74 |
| 像方MTF30 （LP/mm） | 120 |
| 1.1” 14.2×10.4 | / |
| 2/3” 8.45×7.07 | 36.74X30.74 |
| 1/2” 6.4×4.8 | 27.83X20.87 |
| 1/3” 4.8×3.6 | 20.87X15.65 |

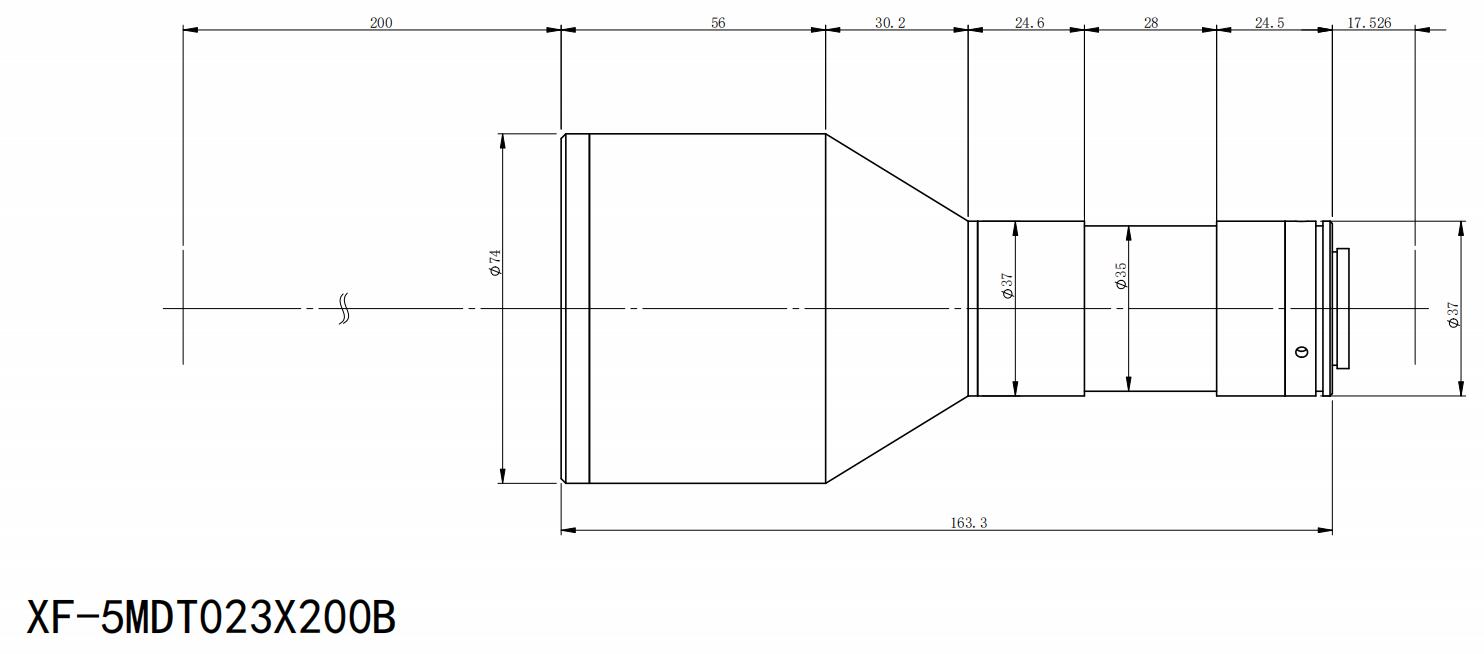

外形图（点击可放大图形）

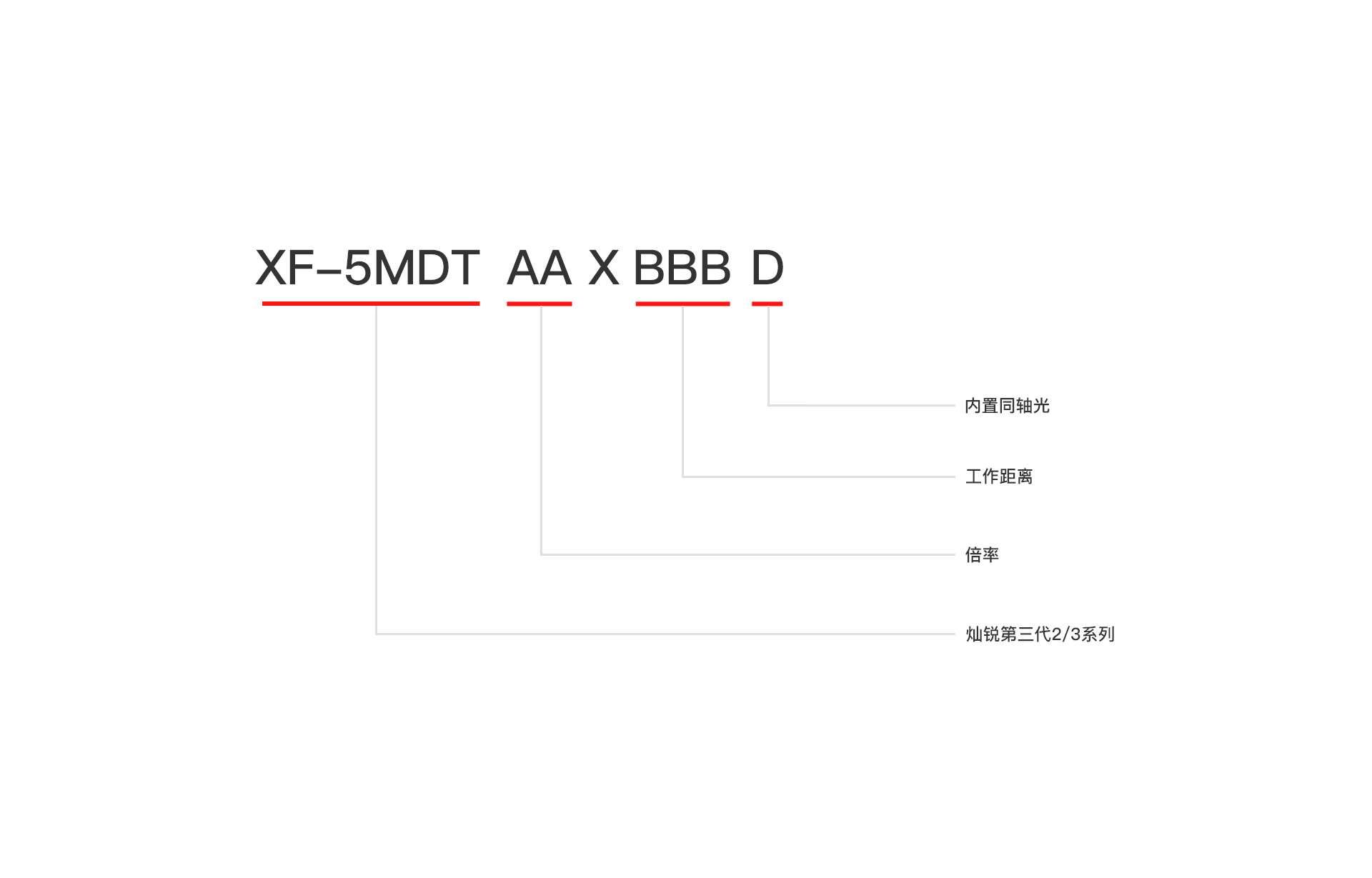

命名规则（点击可放大图形）
