STEP下载产品参数
| 光学结构 | 物方远心 |
| 倍率X | 0.25 |
| 工作距离mm | 110 |
| 物方视野φ mm | 36 |
| 像方视野mm | 9 |
| 远心设计值° | 0.1 |
| 景深mm | 12.4 |
| 光圈 | F7.5 |
| 分辨力μm | 19.8 |
| 光学畸变设计值% | 0.09 |
| 镜头接口 | C接口 |
| O/I（mm） | 240.8 |
| 最大口径mm | 60 |
| 镜头总长mm | 113.3 |
| 芯片类型 | 1/1.8' |
| 芯片长 | 7.2 |
| 芯片宽 | 5.3 |
| 对角线 | 9 |
| 物方视野长 | 28.8 |
| 物方视野宽 | 21.2 |
| 像方MTF30 （LP/mm） | 135 |
| 1.1” 14.2×10.4 | / |
| 2/3” 8.45×7.07 | / |
| 1/2” 6.4×4.8 | 25.6×19.2 |
| 1/3” 4.8×3.6 | 19.2×14.4 |

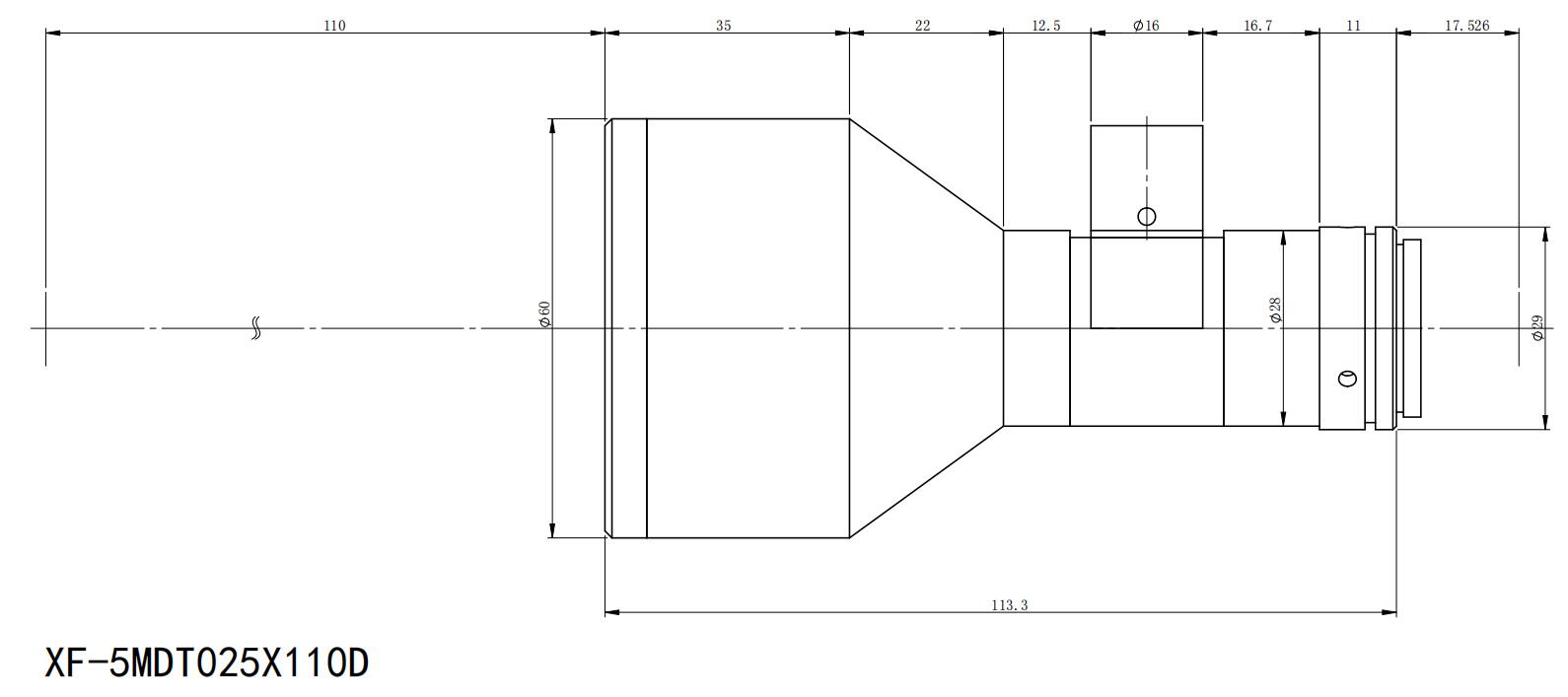

外形图（点击可放大图形）

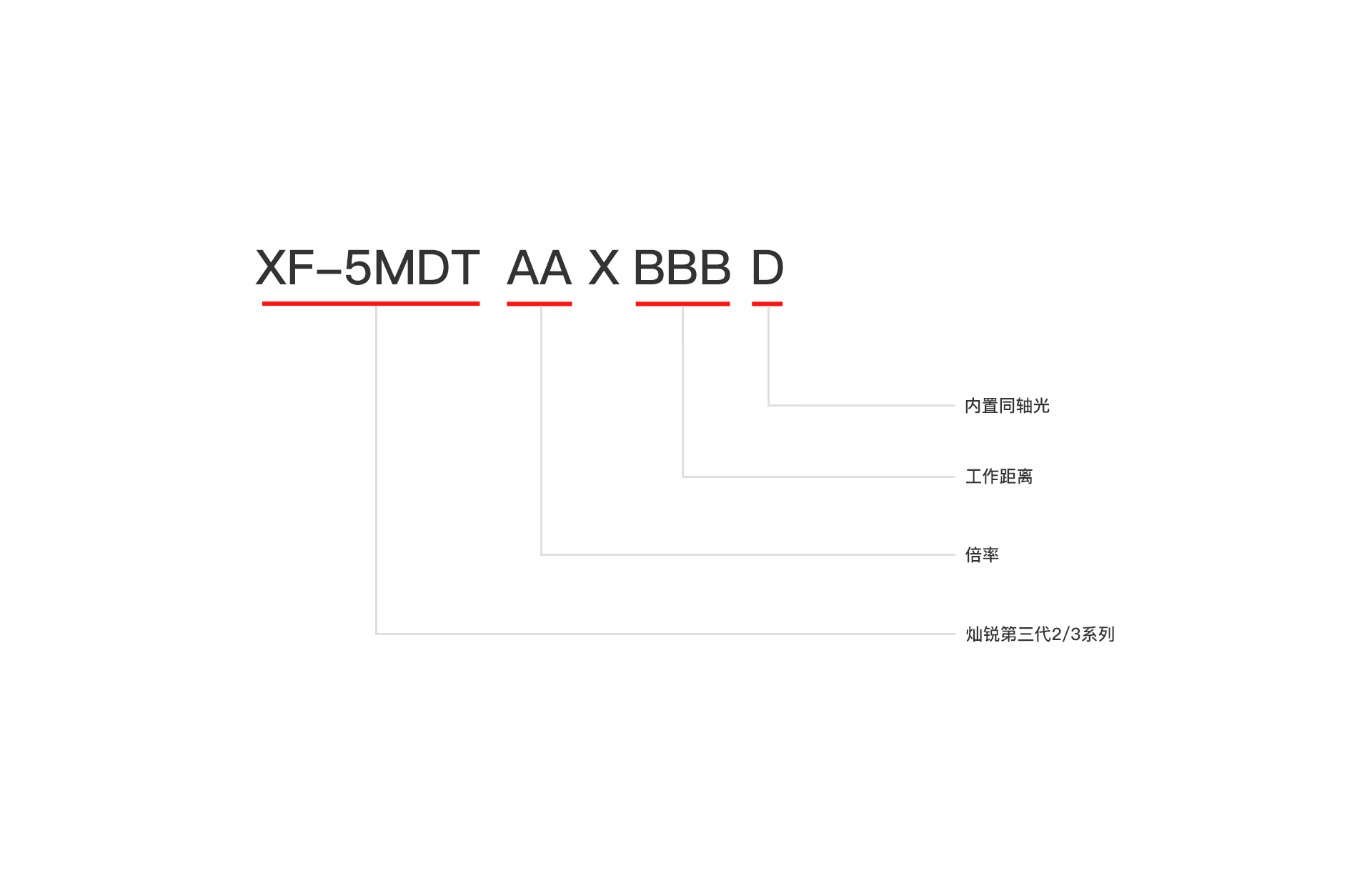

命名规则（点击可放大图形）
