10MDT-1.1C系列110工作距高倍远心
XF-10MDT4X110DZM-1.1C-VI
产品参数
| 光学结构 |
物方远心 |
| 倍率（X） |
4 |
| 工作距离（mm） |
110 |
| 物方视野φ（mm） |
4.4 |
| 像方视野（mm） |
17.6 |
| 远心设计值° |
0.050 |
| 景深mm |
0.10-1.8 |
| 光圈 |
F15.2-F253.4 |
| 分辨力（μm） |
2.5-41.8 |
| 光学畸变设计值（%） |
0.046% |
| 镜头接口 |
C接口 |
| O/I（mm） |
347.526 |
| 最大口径（mm） |
50 |
| 镜头总长（mm） |
220 |
| 芯片类型 |
1.1” |
| 芯片长 |
14.2 |
| 芯片宽 |
10.4 |
| 对角线 |
17.6 |
| 物方视野长 |
3.55 |
| 物方视野宽 |
2.6 |
| 像方MTF30 （LP/mm） |
65-4.1 |
| 1.1" 14.2x10.4mm |
3.55X2.6 |
| 1” 13.13x8.76mm |
3.28X2.19 |
| 2/3" 8.45X7.07mm |
2.1X1.8 |
| 65M 29.9X22.4mm |
/ |
| 2” 23x23mm |
/ |
| APS-C 22.3X16.73mm |
/ |
| 8K线扫描 8kX5μm |
/ |
| 50M 22.4×22.4 |

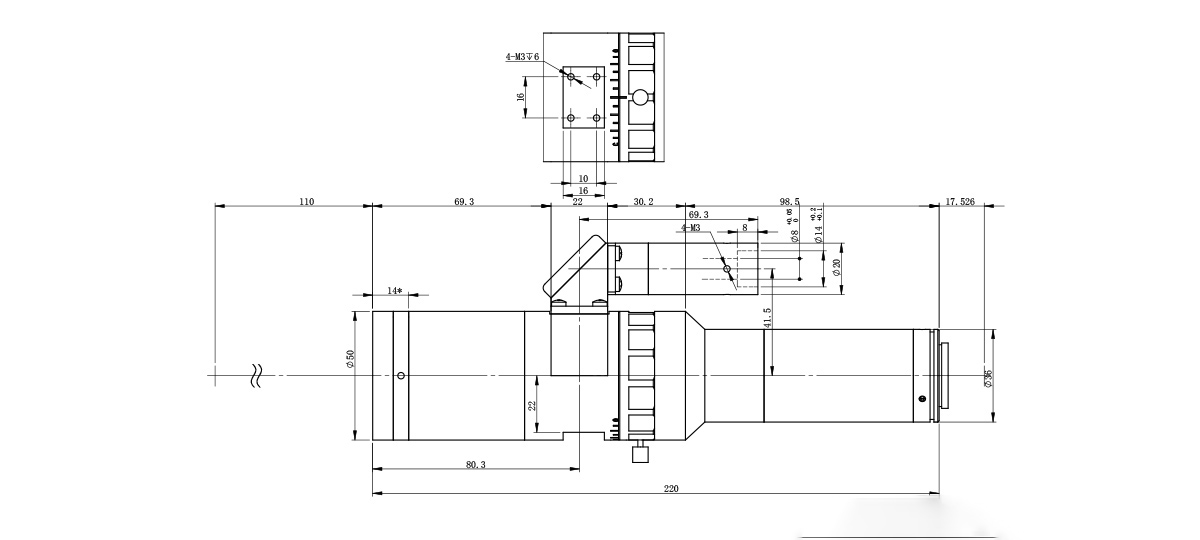

外形图（点击可放大图形）
命名规则（点击可放大图形）
