10MDT-1.1C系列110工作距高倍远心
XF-10MDT3X110DZM-1.1C-VI
产品参数
| 光学结构 |
物方远心 |
| 倍率（X） |
3 |
| 工作距离（mm） |
110 |
| 物方视野φ（mm） |
5.9 |
| 像方视野（mm） |
17.6 |
| 远心设计值° |
0.070 |
| 景深mm |
0.14-2.4 |
| 光圈 |
F12.4-F190.0 |
| 分辨力（μm） |
2.8-41.8 |
| 光学畸变设计值（%） |
0.048% |
| 镜头接口 |
C接口 |
| O/I（mm） |
327.526 |
| 最大口径（mm） |
50 |
| 镜头总长（mm） |
200 |
| 芯片类型 |
1.1” |
| 芯片长 |
14.2 |
| 芯片宽 |
10.4 |
| 对角线 |
17.6 |
| 物方视野长 |
4.73 |
| 物方视野宽 |
3.47 |
| 像方MTF30 （LP/mm） |
80-4.6 |
| 1.1" 14.2x10.4mm |
4.73X3.47 |
| 1” 13.13x8.76mm |
4.38X2.92 |
| 2/3" 8.45X7.07mm |
2.8X2.4 |
| 65M 29.9X22.4mm |
/ |
| 2” 23x23mm |
/ |
| APS-C 22.3X16.73mm |
/ |
| 8K线扫描 8kX5μm |
/ |
| 50M 22.4×22.4 |

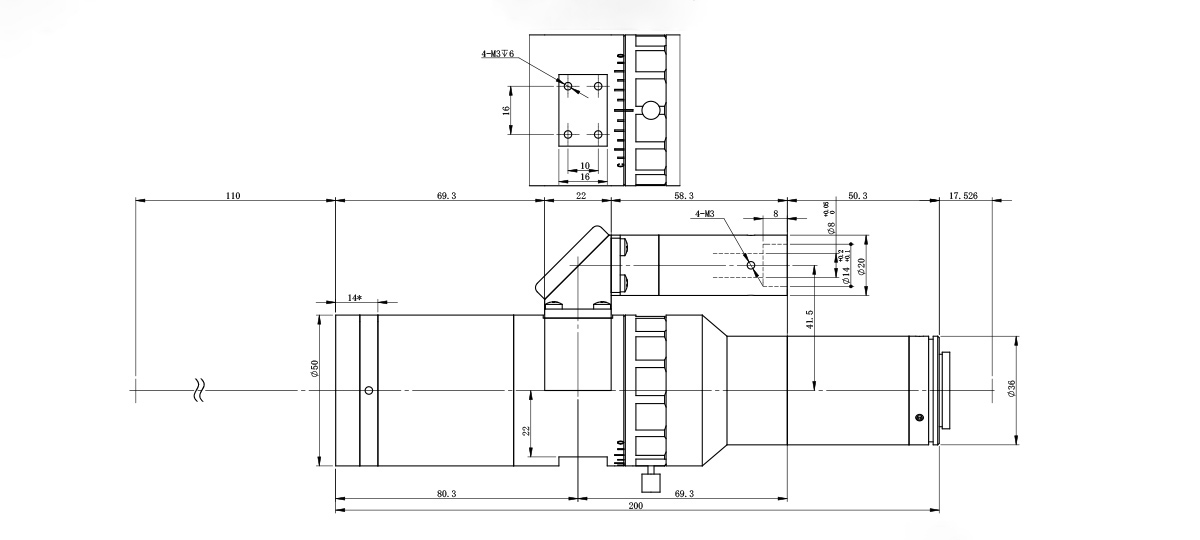

外形图（点击可放大图形）
命名规则（点击可放大图形）
