10MDT-1.1C系列110工作距高倍远心
XF-10MDT2X110DZM-1.1C-VI
产品参数
光学结构 |
物方远心 |
倍率(X) |
2 |
工作距离(mm) |
110 |
物方视野φ(mm) |
8.8 |
像方视野(mm) |
17.6 |
远心设计值° |
0.100 |
景深mm |
0.25-3.6 |
光圈 |
F9-F126.8 |
分辨力(μm) |
3.0-41.8 |
光学畸变设计值(%) |
0.047% |
镜头接口 |
C接口 |
O/I(mm) |
301.526 |
最大口径(mm) |
50 |
镜头总长(mm) |
174 |
芯片类型 |
1.1” |
芯片长 |
14.2 |
芯片宽 |
10.4 |
对角线 |
17.6 |
物方视野长 |
7.1 |
物方视野宽 |
5.2 |
像方MTF30 (LP/mm) |
110-8.2 |
1.1" 14.2x10.4mm |
7.1X5.2 |
1” 13.13x8.76mm |
6.57X4.38 |
2/3" 8.45X7.07mm |
4.2X3.5 |
65M 29.9X22.4mm |
/ |
2” 23x23mm |
/ |
APS-C 22.3X16.73mm |
/ |
8K线扫描 8kX5μm |
/ |
50M 22.4×22.4 |

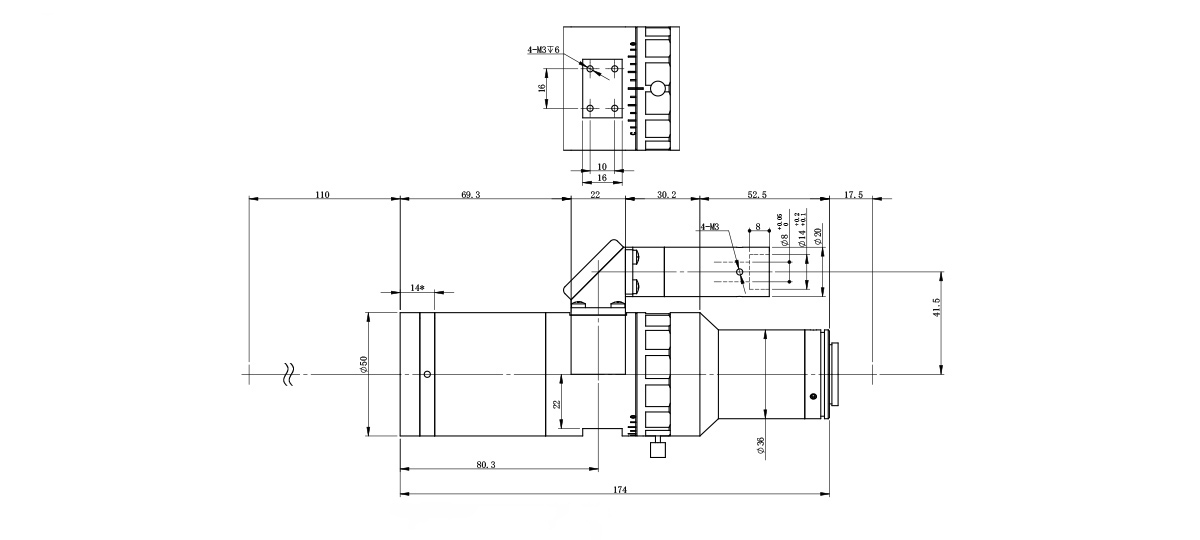

外形图(点击可放大图形)

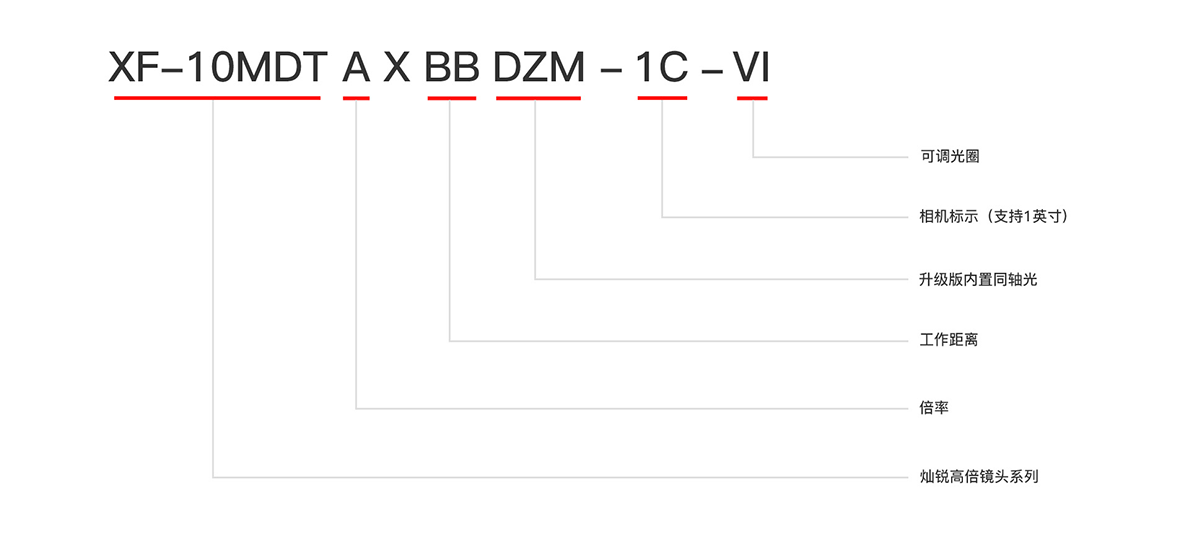

命名规则(点击可放大图形)
